小房間的聲學處理和家庭影院音響配置 —和平里

客戶需求：

喜愛音響和家庭影院的發燒友都夢想著能有一間自己的家庭影院視聽室，但是能真正擁有一間比例合適空間寬敞的影音室對一般生活在都市里的工薪階層的確是一種奢望。那么如何能在一個很小的房間中打造一個家庭影院視聽室來滿足更多的發燒友能體驗在家里看大片聽音樂(lè )會(huì )就需要我們提出一套科學的聲學裝修方法來克服小房間容積限制帶來的不利影響。

住在和平里小鎮的張先生給我們提供了一個機會(huì )來嘗試在一個小房間中體驗超越空間感的HIFI視聽室。

需求分析：
張先生是一個不折不扣的老發燒友，雖然是一個工薪階層，但對音響器材有勇氣一投千金。個人擁有的音箱也很多，B&W、天朗、達尼。。。。。但是就缺少一個獨立的視聽環境。如今重新裝修房子終于得到家里人的一致同意從兩居室中拿出一個臥室當做視聽室了但房間太小才12平米，怎樣才能做出一個好的聲學環境為了解決這個問題張先生找到了索蘭影音。

來到張先生家看過現場，不用說這樣小的房間對音箱的重放效果肯定不好。嚴重的駐波、兩面墻的顫動回音讓聲音幾乎無法定位各頻率相互遮蔽。但我們有信心讓張先生得到滿意的家庭影院兼HIFI視聽室。

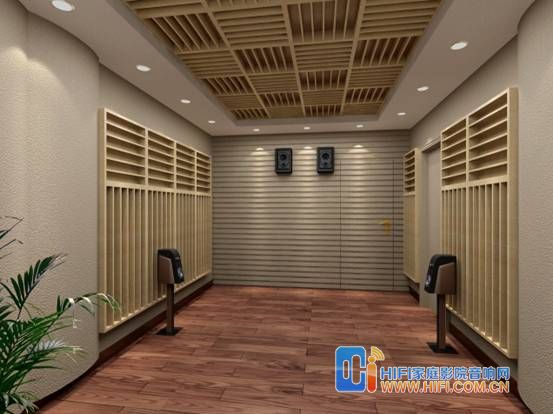

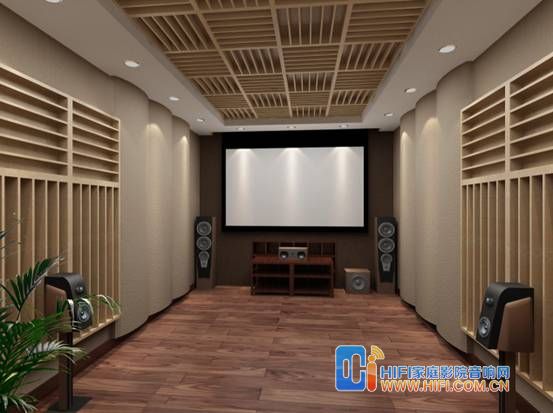

方案設計：

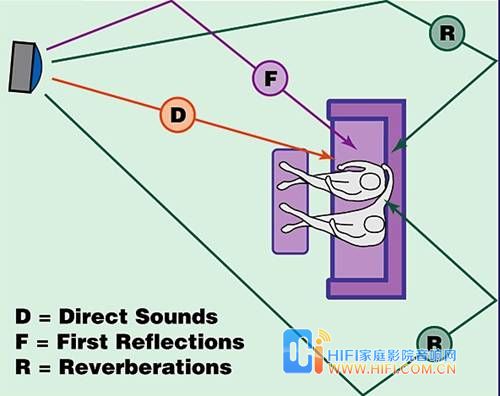

在討論設計思路之前必須要了解一些聲學問題, 在小房間中有兩種聲音可以聽到，一種是“直達聲”另外一個就是“反射聲”。直達聲是從音響中發出的聲音直接傳到了耳中，它是最早被人耳聽到的聲音，對聲音的定位起著決定作用。反射聲是由前期反射聲和混響聲組成的，前期的反射聲音被人耳聽到的速度僅次于直達聲而聲能比直達聲不低于六個分貝，所以它也帶有一定的指向性這就擾亂了直達聲的定位效果，而前期反射聲主要來自狹小的空間直達聲和反射聲的路徑比很小的房間。所以在小房間中直達聲和反射聲交雜重疊，破壞聲場的均勻度，低頻駐波聲染色極為明顯，造成低頻拖泥帶水，明顯失真。

以前的聲學裝修做法就是吸聲，沒錯吸聲確實可以改變反射聲的能量，但留下的是一片死寂。沒有了空間感，聲音干澀這樣的極端處理早已經被我們唾棄。

我們需要消除有害的“HASS區域”之外的前期反射波，而保留有效的反射聲波，這樣就能聽出比原有空間更大的聲場效果。

細節處理：
索蘭影音通過“TEF”分析儀的科學分析可以準確的把握哪一個區域應該吸收，那個一個區域可以擴散處理。一步步的精準的處理掉有害的反射波，而不降低整體的混響保留空間感是小房間最重要的處理要點。

“前期反射波”的消除是第一步，小房間中還有一個難題就是駐波問題。關于駐波問題很多名稱也很多，比如歐洲的聲學軟件中“本征模式”、中國聲學泰斗猶大裘研究“兼并共振”其實都是駐波，只不過名稱不一樣。它是有房間本身的固定尺寸有直接關系的頻率疊加引起的，這個頻率就是聲波除以房間邊長的兩倍，由于長寬高三個維度所以有存在軸向模式、切向模式、斜向模式通過聲波的粒子速度輪廓線可以清晰看到聲壓圖案。

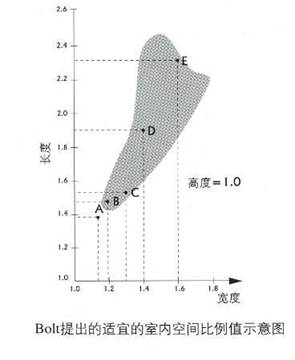

笛子、長號包括BOSE音響的低音處理器都是駐波的特性應用。小的能量可以震動疊加產生大的能量，但在小房間中這個就是一個嚴重的問題，低音會(huì )引起聲染色、“嗡嗡”聲、低頻拖泥帶水速度變慢。。。。 消除的辦法首先是房間尺寸的設計，有一個經典的“布爾圍線” 圖，告訴人們不要將房間的比例設計到波爾圍線以外去。


張先生家的房間已經確定，并且也沒有空間再去改變什么了。我們也不能要求張先生改變他的皇帝位，或者四處的移動低音炮的位置，來避免駐波的干擾（其實作用不大）。我們要做的是通過對低頻的吸收來減少駐波對聲音重放的干擾。對低音的消除采用另種措施，一種是共振消除法、一種是微孔消除法，共振消除就是使用一定厚度的薄板的震動來吸收對低頻的影響。

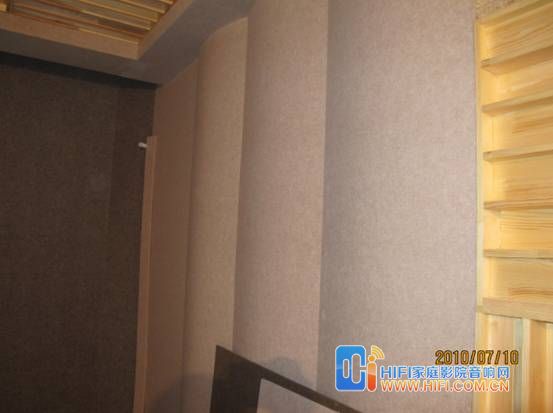

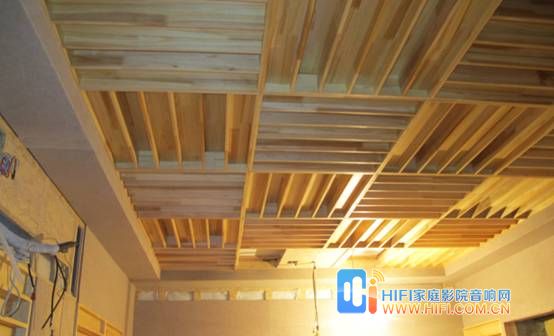

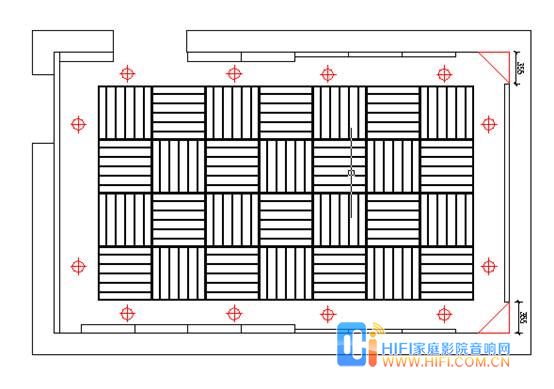

通過使用薄松木制作的QRD擴散體不但對中高頻有很好的擴散效果，同時對低頻也有很大的吸收效果。另外一種就是通過微孔吸收的低頻陷阱來吸收過多的低頻，低頻陷阱采用了高密度的吸音棉疊加到一定的厚底制作成的，要點就是要厚要密度大，否則會(huì )過多的吸收中高頻，形狀未必就是一個圓柱子型的?？梢愿鶕块g的特點來制作不同的形狀。

視聽室是一套完整的系統，家庭影院音響配置、視聽室環境缺一不可，所以在家庭影院音響配置的選擇上也要考慮環境因素，目前流行的THX認證的家庭影院音響產品都標榜視聽的每一個位置都是皇帝位，主要的原因就是照顧到家庭影院的環境是多人使用的。所以音箱的指向性是全指向的。這樣就照顧到了多座位的每一個人。而小房間中我們盡量的選擇并且提高音箱的軸向指向性。在房間中音箱的位置在墻面的夾角處音箱的指向性能倍增，所以在較窄的房間中我們就可以將音箱安放在墻角，但必須經過一定的處理。高度一般取中也基本就在人耳的位置。這條水平線應該以高音單元為準。高頻的線性特征明顯，低頻的波動特征明顯，這也就是低音炮不必放在正前方的原因。如果有條件，可以將音箱嵌入到墻體內成為嵌入式家庭影院音響設計，但必須要專業的施工來配合。有些懂點聲學的人反而不敢這樣做，會(huì )認為這樣的處理會(huì )造成強烈的聲染色，造成音質渾濁引起水缸效應。其實如果處理的好，音箱和墻壁之間沒有距離，音箱和墻壁也就一體化了從而消除了聲波反射的疊加所產生的共振。索蘭影音使用特定的材料有效的處理這一環節的弱點，在裝修設計中不但提高了聲音的質量同時節約的寶貴的空間是小房間視聽室家庭影院音響的推薦選擇。

家庭影院調試花絮：

客戶評價：

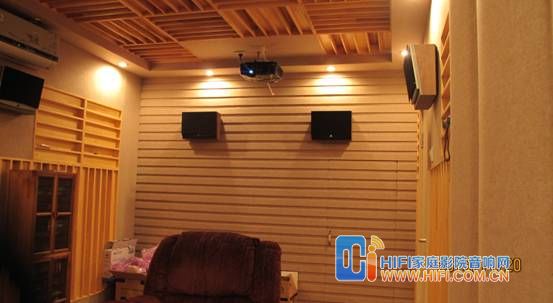

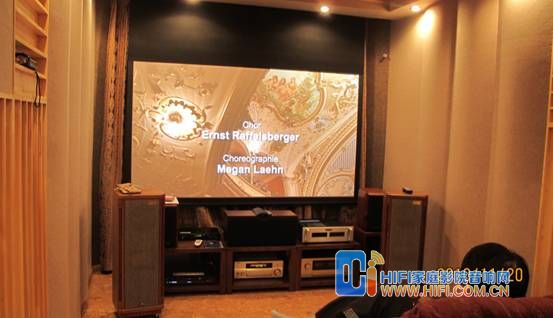

項目完工后，張先生把他的自己珍藏的大大小小的寶貝全擺上來，開聲檢測。音樂(lè )的清晰度極高，沒有任何的聲染色現象。音樂(lè )中微小的細節清晰的表達出來。節目源都是張先生極為熟悉的私人珍藏。今天卻聽出了以前沒有聽過的細節。交響樂(lè )的寬廣程度超出了房間的寬度。聲像的移動具體的位置清晰可辨。吉他的顆粒感、演唱者的喉音、齒音都能解析出來。用張先生的話講“真是太完美了。”三四萬元的價格打造一個這樣的影音房，對于張先生來說感覺是物超所值。打造這樣的小型工薪階層的影音室更有意義，因為使用者更珍惜更會(huì )欣賞。




此案例由索蘭影音提供
